Silentblocs/Articulations Élastiques
Description et Applications

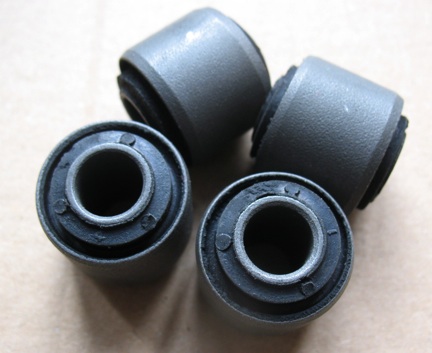

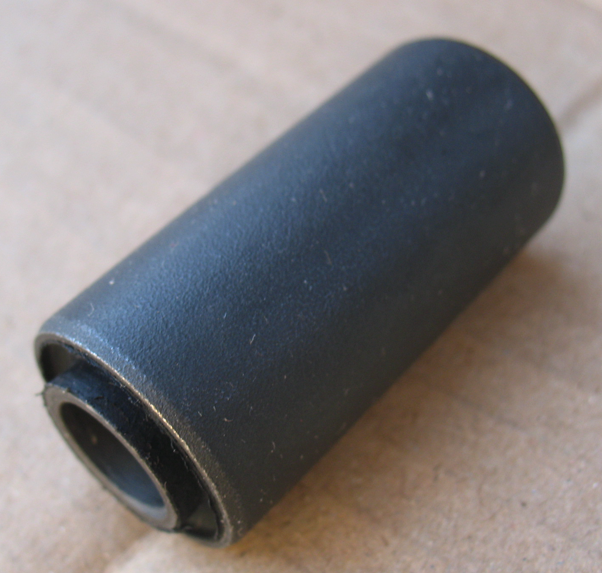

Nous proposons une large gamme de silentblocs neufs de dimensions diverses, vendus à l'unité ou en lot.

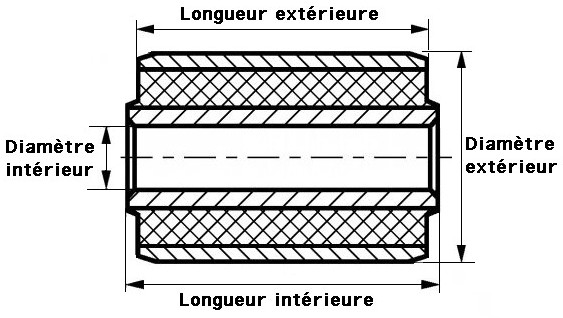

Composition de l'articulation :
- Entretoise intérieure (douille traversée par la vis)
- Caoutchouc adhérisé (partie torsible)
- Entretoise extérieure (à emmancher dans l'alésage)
Fonction : Si les angles de torsion et flexion sont limités, le silentbloc remplace une rotule rigide en assurant un découplage efficace (filtration des vibrations, à-coups, bourdonnements et ronflements).
Applications : Bras de suspension, support moteur pour voiture, camion, camionnette, quad, moto, VL, VU, PL, scooter, tracteur, 4x4, remorque, etc.
Modification éventuelle : Il y a possibilité de réduire la largeur des silentblocs par tournage si nécessaire.
Pour vis de diamètre 8 mm (M8)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 8 mm | 20 mm | 21 mm | 14 mm |
| 8 mm | 30 mm | 19,5 mm | 17 mm |
Pour vis de diamètre 10 mm (M10)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 10 mm | 24 mm | 22 mm | 18 mm |
| 10 mm | 24 mm | 24 mm | 18 mm |
| 10 mm | 27 mm | 22 mm | 17 mm |
| 10 mm | 27 mm | 34 mm | 28 mm |
| 10 mm | 28 mm | 34 mm | -- |
| 10 mm | 30 mm | 38 mm | 28 mm |
| 10 mm | 30 mm | 50 mm | 28 mm |
| 10 mm | 32 mm | 20 mm | 15 mm |
| 10 mm | 34 mm | 41 mm | 31 mm |
| 10 mm | 40 mm | 37,5 mm | 32,5 mm |
Pour vis de diamètre 12 mm (M12)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 12 mm | 21 mm | 14 mm | 16,5 mm |
| 12 mm | 22 mm | 24 mm | 20 mm |
| 12 mm | 24 mm | 24 mm | 20 mm |
| 12 mm | 25 mm | 38 mm | 35 mm |
| 12 mm | 25 mm | 44 mm | 40 mm |
| 12 mm | 25 mm | 54 mm | 50 mm |
| 12 mm | 28 mm | 38 mm | 32 mm |
| 12 mm | 30 mm | 30 mm | 24 mm |
| 12 mm | 30 mm | 34 mm | 28 mm |
| 12 mm | 30 mm | 42 mm | 36 mm |
| 12 mm | 32 mm | 46 mm | 35 mm |
| 12 mm | 32 mm | 54 mm | 50 mm |
| 12 mm | 36 mm | 46 mm | 33 mm |
| 12 mm | 36 mm | 51 mm | 39 mm |
| 12 mm | 37 mm | 48,5 mm | 37 mm |
| 12 mm | 40 mm | 46 mm | 35 mm |
| 12 mm | 46 mm | 60 mm | 48 mm |
| 12 mm | 47,5 mm | 45 mm | 28 mm |
| 12 mm | 60 mm | 45,5 mm | 27 mm |
Pour vis de diamètre 14 mm (M14)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 14 mm | 27 mm | 25 mm | 17 mm |
| 14 mm | 27 mm | 45 mm | 40 mm |
| 14 mm | 27 mm | 54 mm | 50 mm |
| 14 mm | 29 mm | 44 mm | 32 mm |
| 14 mm | 30 mm | 30 mm | 25 mm |
| 14 mm | 30 mm | 70 mm | 63,5 mm |
| 14 mm | 31 mm | 50,7 mm | 39 mm |
| 14 mm | 32 mm | 24 mm | 20 mm |
| 14 mm | 33 mm | 44 mm | 32,5 mm |
| 14 mm | 38 mm | 42 mm | 24 mm |
| 14 mm | 55 mm | 56 mm | 32 mm |
Pour vis de diamètre 16 mm (M16)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 16 mm | 32 mm | 54 mm | 50 mm |
| 16 mm | 32 mm | 69 mm | 60 mm |
| 16 mm | 38 mm | 72 mm | 64 mm |
Pour vis de diamètre 18 mm (M18)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 18 mm | 55 mm | 46 mm | 30 mm |
| 18 mm | 55 mm | 55 mm | 29,5 mm |
Pour vis de diamètre 20 mm (M20)
| Ø Intérieur (Vis) | Ø Extérieur | Longueur Int. | Longueur Ext. |
|---|---|---|---|
| 20 mm | 38 mm | 76 mm | 70 mm |
Liste non exhaustive.
Si le silentbloc recherché n'est pas dans la liste, contactez-nous avec :
Les dimensions (Ø Int x Ø Ext / Long. Int - Long. Ext) + l'application (véhicule) + la quantité.
